超聲波焊接機的換能器參數測試
1、從純電學角度：它就是個電容，用電阻表量，不通；用電容表量有幾百幾千PF的容值；
2、從純機械角度：它是個能諧振的彈性東西，振動在它內部有特殊的模式，象二胡的琴弦，但比它要復雜一點，在不同頻率下表現出串聯諧振和并聯諧振特性；
3、從電聲學角度：它是個轉換器，加電壓產生體積變化，限制它體積變化，就對限制它的物體產生力；加力在上就產生電壓。
這種轉換就象我們電源中用的變壓器，描述變壓器轉換的參數是匝變比n，輸入Vp輸出Vs，則轉換用Vp=-nVs表示，變壓器兩側的參數都是電壓V。
而描述換能器轉換的參數是電聲轉換系數（電聲比）Φ，電端參數電流I，聲端(或叫機端)參數是聲速v，轉換用I= -Φv表示。
因為電學網絡分析的理論較成熟，所以把力學向電學靠攏，就是說用電學的描述方式（如V、I、R、L、C等）來描述力學的規律。
在等效圖的機端，力F相當于電學的電壓V，聲速v相當于電學的電流I，力阻抗Zm相當于電阻R。
于是在機端一側，歐姆定律的力學形式為：F= v·Zm；機端側的Lm、Cm等只做分析和理解用，是虛擬參數，難以實測，但可以通過其它參數的測量推算出來，如果用的到的話。
對物體施力物體就有狀態變化的趨勢，阻值形態變化的因素就是力阻Zm產生的原因，如損耗、變為動能、彈性勢能等其它能量，于是
Zm = Rm + j·Xm = Rm + j·（ωM -K/ω）
可以這樣理解：損耗因素Rm將能量轉化為換能器以外的其它能量如熱損，這種能量轉換是不可逆的；
Xm可以理解為象LC等電元件那樣存儲能量的因素，包括轉變為機械動能的ωM 項、產生彈性形變后變成彈性勢能的K/ω項，儲能這兩項只是暫時存儲能量，什么時候回收、什么時候它們之間相互轉換，不同形、材的換能器就有不同的表現。
對于換能器壓電器件的分析和等效，我想應該有三種狀態：
１、自由狀態：不夾緊的狀態，分析壓電片時；
２、夾緊狀態：即做成換能器后但不施加負載時；
３、使用狀態：實際使用情況，換能器置放于使用介質中，了解這一狀態是我們設計電源 需要。
從等效電路看，換能器和晶振濾波器等元件的電特性相似，應該有兩個諧振頻率，LCR串聯諧振頻率和LC0并聯諧振頻率。
如果換能器使用中(業內)通說的諧振頻率只是指串聯諧振頻率(阻抗 小狀態)，而忽略那個并聯諧振頻率，那么，是不是可以這樣理解：要有效地完成電聲轉換，工作頻率應該是串聯諧振頻率，只有在這個頻率下L和C的電抗相互抵消，能量才能 大效率地傳輸到R上；而靜電容C0通過電路中的匹配電感Lz進行中和，使開關管輸出的電壓和電流相位盡可能保持一致，從而滿足電路輸出能量傳輸的高效率。
超聲波焊接機的換能器參數是分三種:
1.壓電陶瓷片參數(可由生產廠商提供)
2.小信號測量換能器(書上有介紹方法,目的為匹配和檢查換能器的質量)
3.大功率測量(實際產品,現很少有做測量的有效方法)
換能器測量時包括的參數:
F:諧振頻率(既阻抗 小時的狀態)
FS:反諧振頻率(阻抗 大時的狀態)
F1-F2:帶寬
R:動態電阻(阻抗)
C0:靜電容(電容表就可測得)
C1:動態電容(匹配參數)
L1:動態電感(匹配參數)

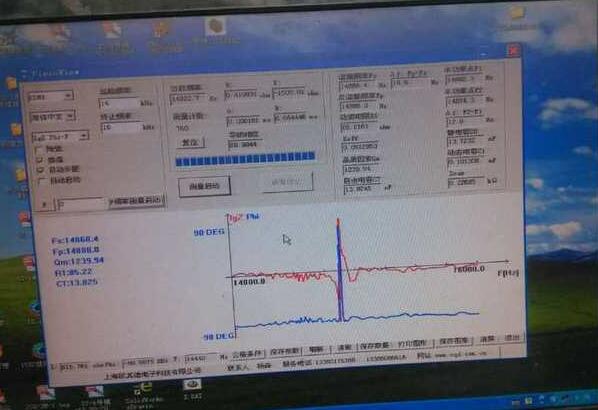

以上數據可以通過阻抗分析儀/HP4139可以測得
關鍵的是動態的參數
